51单片机定时计数器的设置

C4镇楼

首先，原理很复杂，我们直接跳过，来看看一个很标准的设置

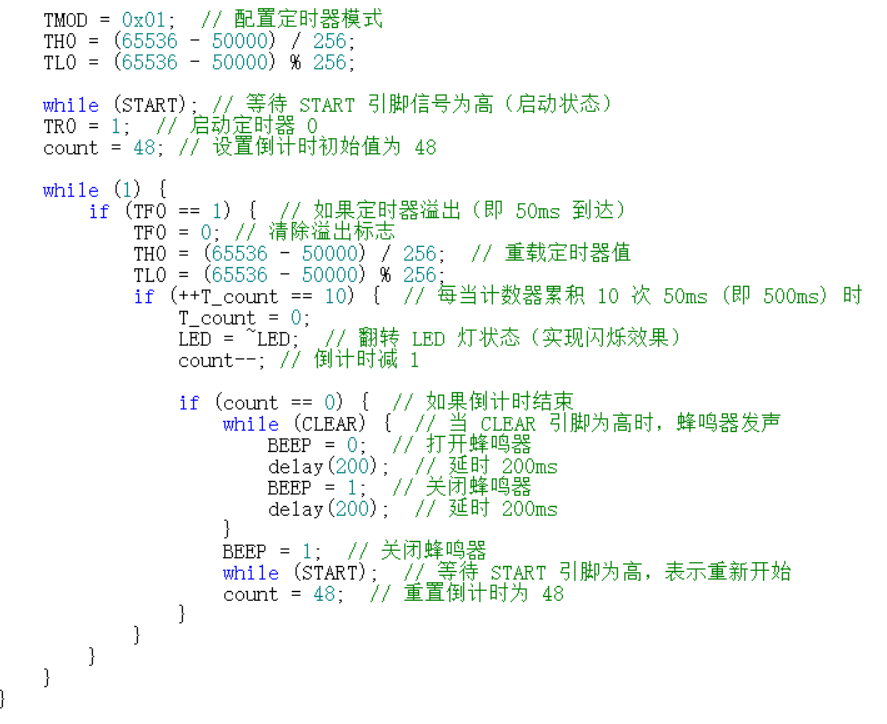

截取自上课老师给我们的24秒倒计时响铃程序

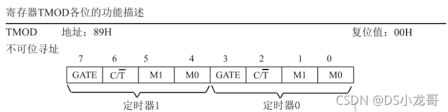

第一行TMOD=0X01 意思是配置TMOD寄存器（你问我什么是寄存器，嗯…我自己也解释不清）为定时器0的模式1（将TMOD赋值为0X01也就是二进制的’00000001’，前四位（高四位）为定时器1，都为0表示不启用，而后四位的最后一位为1，则对应下图的M0启用，为模式1）

若启用M1，为模式2，M1和M2同时启用为模式3，我还不知道这两个模式是啥，前面的区域以后再来探索吧

接下来看到一长串又臭又长的数字

TH0 = (65536 – 50000) / 256;//整个括号相当于我们要定的时
TL0 = (65536 – 50000) % 256;

（我们设定的是每500ms反复48次，我们先将时间设为50ms，就是50000us，之后再解释）

我们要定时的值为x 这里有一个公式：(2^16−x)×T周期​=T定时​

（2^16-x）*1us=50000us

代入和解析一下就是

65536-x=50000

因为定时计数器是无法完成24秒的计算的，所以我们要通过多次累加的方法实现

每次计数达到，也就是溢出时，我们就应该重置溢出，故有TF0=0

代码中又有

if (++T_count == 10)

…

count–;

因此,每 10 次溢出（10 × 50ms = 500ms）,count才减少 1。

这样往复48次，就能达到24000ms，也就是24秒！

你学会了吗 快去安装C4吧（不要当真
